VVT-i, bagaimana cara kerjanya?

Mekanisme VVT-i



VVT-i atau Variable Valve Timing intelligent adalah pengaturan bukaan katup variabel yang dikembangkan oleh Toyota.

VVT-i yang diperkenalkan pada tahun 1996 menggantikan VVT yang sebelumnya telah diperkenalkan pada tahun 1991.

Pada VVT-i ini bagian yang divariasikan adalah timing (waktu buka-tutup) intake valve dengan merubah atau menggeser posisi intake camshaft terhadap puli camshaft drive. Fluida yang digunakan sebagai aktuator untuk menggeser posisi camshaft adalah oli mesin yang diberikan tekanan. Jadi disini maksudnya puli pada intake camshaft adalah fleksibel, camshaftnya bisa diputar maju atau mundur.

Apa untungnya dengan memutar camshaft maju atau mundur ?

Sepertinya terlalu panjang kalau dijelaskan pakai kata-kata, pake tabel sama gambar saja ya. Jadi begini ceritanya :

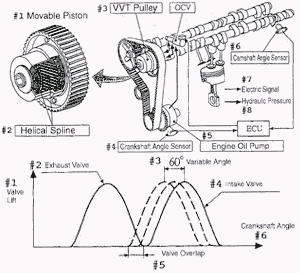

Timing maju-mundur

Yang gambar diatas, timing intake valve digeser maju atau mundur terhadap puli penggeraknya. Gambar dibawah menjelaskan fungsi atau tujuan ketika timing digeser maju atau mundur.
vvti-12

Jelas? kalau belum belajar dulu mengenai internal combustion engine hehe…. Intinya bukaan intake valve maju atau mundurnya disesuaikan dengan kebutuhan, mau power besar, putaran langsam, atau yang irit bbm bisa diatur.

Terus, yang bikin camshaft geser maju atau mundur apa?


Yang pasti ada yang menggerakkan, ga bisa gerak sendiri, yang mistis aja perlu jin kok. Sebelumnya liat dulu ilustrasi diatas, disitu terlihat adanya bagian yang bergerak didalam puli karena adanya dorongan dari tekanan oli. Yang memberikan tekanan pada oli adalah pompa oli.

Apa yang mengatur pompa oli? Yang mengatur adalah ECU dengan masukan dari beberapa sensor, diantaranya : kecepatan putaran mesin, volume udara masuk, posisi throttle dan sensor posisi camshaft itu sendiri sebagai respon balik.

Dalam perkembangannya, pada tahun 1998 Toyota mengembangkan lagi VVT-i ini tidak hanya untuk intake valve saja, tapi juga pada exhaust valve, yang kemudian diberi nama Dual VVT-i. Kalau yang dijual TAM di Indonesia ada Camry yang sudah menggunakan teknologi ini.

Nah, dari semua paparan diatas tujuannya cuman satu, yaitu mendapatkan power dan torsi yang optimal di semua kondisi dan beban kerja dengan tetap irit bahan bakar.

Perhatikan video kerja dari VVTi berikut.....


OK, sampai disini dulu ceritanya, nanti kapan-kapan saya lanjutkan lagi ke VANOS, VTEC dan teman-teman sebangsanya. Sebagian besar sumber diambil dari wikipedia, youtube, google dan potongan ingatan yang terbatas. Sorry kalau mungkin ada yang salah silakan dikoreksi, maklum namanya juga manusia
